1. 基本型號信息

?   系列: EGS21 系列（電動繼電式儀表）

?   類型: 溫度表

?   量程: 250°F

?   電源: 12V 直流系統

?   表框: 黑色

2. 通用規格（適用于所有EG21/EGS21系列）

?   外殼: 聚酯（PBT）材料，防撞擊、防水，全密封設計。

?   鏡面: 防紫外線，透明聚碳酸酯。

?   刻度盤: 黑底，白色刻度；背光啟動后刻度顯示為紅色；雙刻度（℃、°F）顯示；鏡帶設計以消除視覺誤差。

?   指針照明: 裝有“冷光”二極管，增加夜間可視度。

?   工作溫度: -40°C 至 +85°C （-40°F 至 +185°F）。

?   存儲溫度: -60°C 至 +85°C （-77°F 至 +185°F）。

?   過壓保護: 可承受200%標稱電壓持續5分鐘。

?   極性反接保護: 在工作溫度范圍內可無限時承受。

?   接線: 插頭和引線，線徑18AWG（1.0mm2），線長8英寸（203mm）。

?   標準符合: 符合SAE J1810標準。

3. 電動繼電式（EGS21）特有功能

?   傳感元件: 霍爾效應。

?   輸出信號: 接地信號（沉降輸出）。

?   輸出額定值: 300mA 恒定電流。

?   觸發方式: 遞增觸發（適用于溫度表）。

?   飽和輸出電壓: 在25°C時為1.3V - 2.3V（輸出開關壓降）。

?   可調報警點:

    ?   觸發值可在儀表量程的90%范圍內調節。

    ?   調節方式：在儀表背面使用1/16英寸六角扳手調節。

    ?   觸發點位置在鏡帶上設有指示器顯示。

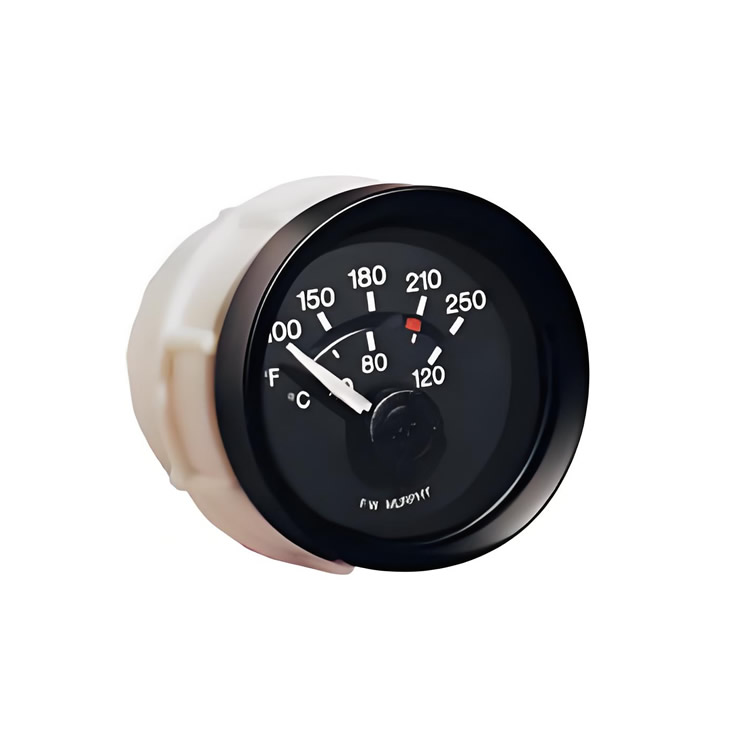

EGS21 T-250-12-B 是一款為12V系統設計的、量程為250°F的電動繼電式溫度表。它具備高精度、全密封、耐惡劣環境的特點，并集成了可調節的霍爾效應報警開關（遞增觸發），報警點可在表盤上直觀顯示。其黑色表框（選項）與通用的堅固結構和安全保護措施，使其適用于工程機械等嚴苛應用環境。
